Рамка совпала — это сколько?

Детектор отдаёт список прямоугольников. Разметка — тоже список прямоугольников. Чтобы сказать, работает модель или нет, эти два списка надо сравнить, и вот тут выясняется неприятное: ни одна пара рамок не совпадает пиксель в пиксель. Вот настоящий пример с уличного кадра — размеченная машина и рамка, которую на ней поставил детектор:

В разметке эта машина записана как [488, 119, 772, 294], детектор выдал [511, 118, 770, 295]. Глазами — почти одно и то же. В программе глаз нет, есть четыре числа, и различие в них есть: слева 23 пикселя, по остальным граням — один-два. Вопрос «совпало или нет» здесь не имеет ответа, пока мы не договоримся, насколько должно совпасть.

Считают это через IoU (intersection over union) — базовую меру совпадения рамок, на которой стоят и метрики детекции, и отсев дублей. Берём площадь, которую рамки делят между собой, и делим её на площадь, которую они занимают вдвоём:

$$IoU=\frac{\text{площадь пересечения}}{\text{площадь объединения}}$$

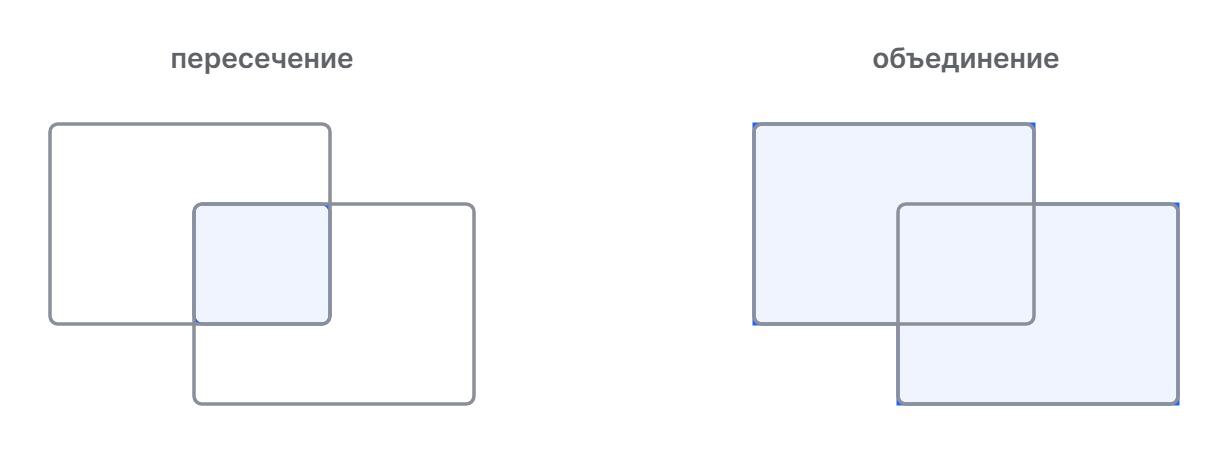

Слева — то, что идёт в числитель, справа — то, что в знаменатель. Числитель не бывает больше знаменателя, поэтому IoU всегда лежит между 0 и 1: единица получается только при полном совпадении, ноль — когда общей площади нет вовсе. Порядок рамок роли не играет: от перестановки IoU не меняется.

Главное свойство — деление убирает масштаб. Машина занимает на кадре 50 тысяч пикселей, лицо в толпе — пятьсот, и абсолютное расхождение в двадцать пикселей для них значит совершенно разное. IoU от этой разницы не зависит: 0.9 у машины и 0.9 у лица описывают одинаково точное попадание. Поэтому одним порогом можно мерить и то, и другое, а метрики детекции считаются по разноразмерным объектам без отдельных поправок.

У этой же арифметики есть слепое пятно, о котором стоит знать сразу. Если рамки не пересекаются, IoU равен нулю — и ноль не различает «промахнулся на пиксель» и «попал в другой угол кадра». Две рамки, разошедшиеся на волосок, и две рамки на разных концах улицы дают одно и то же число.

У пары с картинки пересечение занимает почти всю площадь обеих рамок, и IoU выходит 0.90. Число получено не на глаз: рамка — это четыре координаты, а площади считаются вычитанием, так что весь расчёт помещается в десяток строк.

Кадр — Segway gliders (Albert Lugosi), CC BY 2.0; разметка — Open Images V7 (Google), CC BY 4.0; рамки нанесены поверх.

Одна рамка, три способа её записать

Прежде чем делить площади, надо договориться о двух вещах: в каких координатах задан кадр и какими числами записана рамка. Обе договорённости выглядят формальностью ровно до первого расхождения — а расходятся они постоянно, и это первая причина, по которой у людей «не сходится IoU» на совершенно правильном коде.

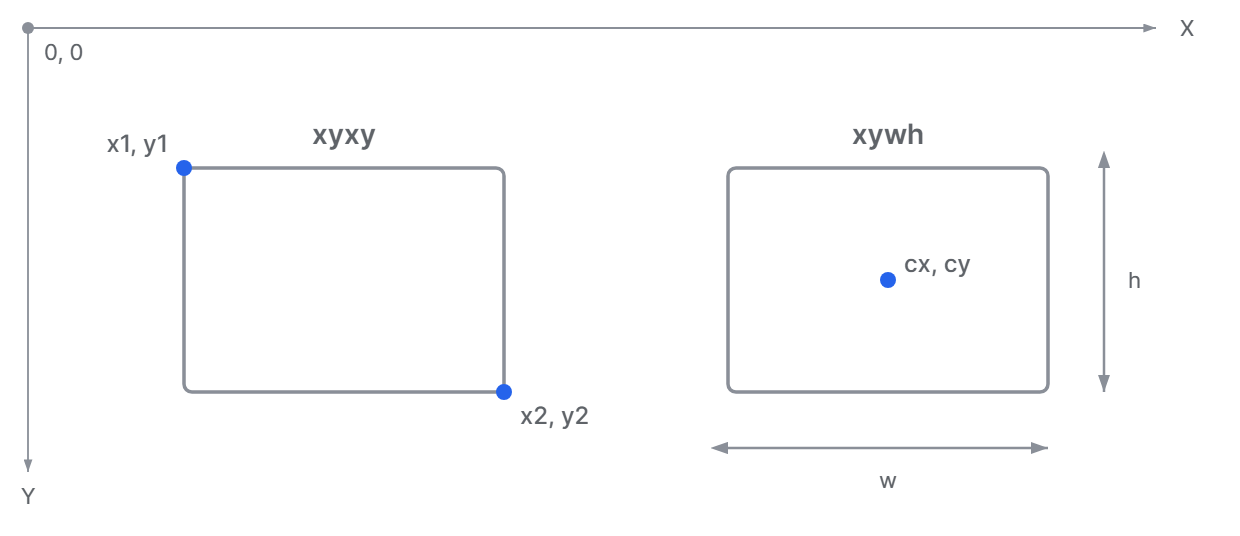

Начало координат стоит в левом верхнем углу кадра, ось X идёт вправо, а ось Y — вниз: так пиксели лежат в памяти, строка за строкой сверху вниз. Отсюда непривычное после школьной геометрии — «выше» на кадре означает меньшее число, а нижняя граница объекта — большее.

Саму рамку в этих осях записывают по-разному, и в файлах разметки встречаются все варианты.

Слева xyxy — два противоположных угла. Справа xywh — центр и размеры. Одна и та же рамка, четыре числа в обоих случаях, но числа разные. В torchvision у функции box_convert эти форматы названы честнее, чем в разговоре: xyxy — углы, cxcywh — центр с размерами, а имя xywh закреплено за третьим вариантом, левым верхним углом с размерами. Именно так рамка записана в разметке COCO.

Отсюда ловушка, на которой спотыкаются регулярно: под словом «xywh» в двух соседних библиотеках лежат два разных формата — у COCO это угол с размерами, у YOLO центр с размерами. Перепутать их легко, а на кадре ошибка выглядит не как ошибка: все рамки просто чуть съезжают вниз-вправо на половину своего размера.

Отдельно — нормировка. YOLO хранит разметку в долях кадра, а не в пикселях: строка файла выглядит так.

1 0.615020 0.359036 0.277402 0.303614

Это та самая машина с прошлых шагов: класс 1, центр и размеры в долях. Доли удобны тем, что не ломаются при изменении размера кадра, — но перед сравнением их надо развернуть в пиксели того кадра, с которым работаете:

def yolo_to_xyxy(cx, cy, w, h, width, height):
    cx, w = cx * width, w * width
    cy, h = cy * height, h * height
    return [cx - w / 2, cy - h / 2, cx + w / 2, cy + h / 2]

print(yolo_to_xyxy(0.615020, 0.359036, 0.277402, 0.303614, 1024, 576))
# [487.75, 119.36, 771.81, 294.24]

Получилось [488, 119, 772, 294] с точностью до округления — та самая рамка, которую мы делили на предсказание детектора. Обратный перевод так же короток: центр — полусумма углов, размеры — их разность.

Из трёх записей нам дальше нужна одна. Считать пересечение удобнее всего по углам: общая часть двух прямоугольников находится сравнением их краёв, без единого пересчёта, — поэтому рамка по умолчанию хранится как xyxy в пикселях, а остальное к ней приводится.

Отсюда правило, которым лучше пользоваться механически. Перед любым сравнением приведите оба набора к xyxy в пикселях и проверьте перевод на одной рамке — нарисуйте её поверх кадра. Тридцать секунд на картинку экономят вечер на вопрос «почему модель не учится»: рамки, съехавшие на полразмера, дают ровно ту же картину, что плохо подобранная скорость обучения.

Отличить нормированный формат от пиксельного помогает грубая примета: все четыре числа меньше единицы — доли, есть среди них 488 — пиксели.

Четыре максимума и минимума

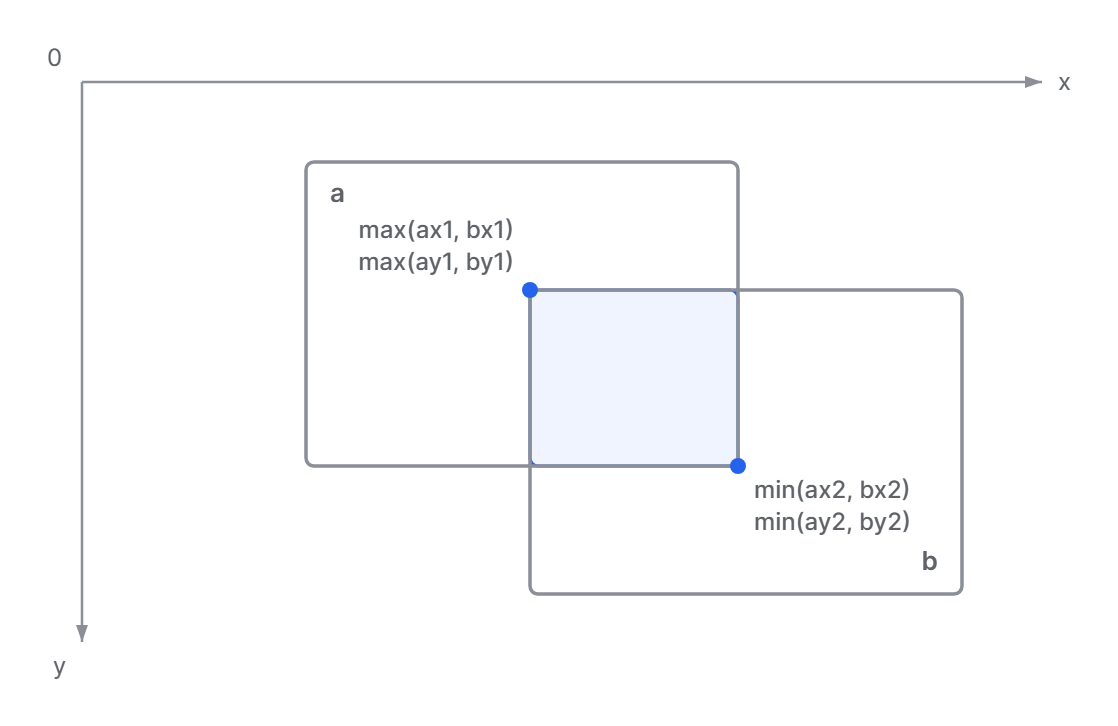

Обе рамки приведены к углам в пикселях, и дальше нужна только арифметика. Пересечение двух прямоугольников — тоже прямоугольник, а его углы находятся без всякой геометрии, сравнением координат:

Рамки на схеме названы a и b — теми же именами, что в коде ниже. Левый край общей части — тот, что правее, то есть максимум из двух левых краёв. Верхний — тот, что ниже, снова максимум. Правый и нижний, наоборот, берутся минимумом. Четыре сравнения — и прямоугольник найден.

Одна ловушка тут всё-таки есть. Если рамки не пересекаются, формула всё равно доходит до конца: «правый край левее левого», и ширина получается отрицательной. Перемножив две отрицательные стороны, вы получите положительную площадь пересечения у рамок, которые вообще не касаются друг друга. Поэтому стороны обрезаются нулём до умножения — это и есть то место, где чаще всего ломается своя реализация.

Дальше объединение. Складывать площади нельзя: общая часть войдёт в сумму дважды, поэтому её вычитают один раз.

$$IoU=\frac{I}{S_a+S_b-I}$$

Здесь $I$ — площадь пересечения, $S_a$ и $S_b$ — площади рамок. Весь расчёт целиком:

def iou(a, b):
    ax1, ay1, ax2, ay2 = a
    bx1, by1, bx2, by2 = b

    ix1, iy1 = max(ax1, bx1), max(ay1, by1)
    ix2, iy2 = min(ax2, bx2), min(ay2, by2)
    inter = max(0.0, ix2 - ix1) * max(0.0, iy2 - iy1)

    area_a = (ax2 - ax1) * (ay2 - ay1)
    area_b = (bx2 - bx1) * (by2 - by1)
    return inter / (area_a + area_b - inter)

Прогоним его на той самой паре рамок с уличного кадра и заодно сверим с двумя библиотечными реализациями — box_iou из torchvision и метрикой из torchmetrics:

Пересечение — прямоугольник [511, 119, 770, 294] размером 259 на 175, то есть 45 325 пикселей. Рамки занимают 49 700 и 45 843, вместе без двойного счёта — 50 218. Деление даёт 0.9026. Три реализации сошлись до четвёртого знака.

Сверка здесь не формальность, а рабочий приём. У IoU нет промежуточного результата, который можно проверить глазами: число 0.9 выглядит правдоподобно и при забытом обрезании нулём, и при перепутанных углах, и при сложении площадей без вычитания пересечения. Своя реализация считается рабочей, когда она совпала с признанной на наборе значений.

Полезно взять в набор проверки не только удачную пару, но и три вырожденные: рамки, не касающиеся друг друга (ждём ровно 0), одинаковые рамки (ровно 1) и вложенные одна в другую, когда пересечение равно меньшей площади. Именно на них вылезают ошибки, которые удачная пара не показывает.

Что означает «порог 0.5»

IoU — число, а решение нужно бинарное: рамка засчитана или нет. Значит, где-то надо провести черту. Чаще всего её проводят на 0.5, хотя ничего обязательного в этом числе нет. Проще всего понять, много это или мало, увидев одну и ту же пару рамок при разных значениях.

Мы взяли размеченную машину с уличного кадра — 294 на 189 пикселей — и сдвигали её копию вдоль улицы, пока IoU не выходил на нужную ступень. Зелёная рамка остаётся на месте, синяя сдвигается:

Подобрать сдвиг можно не перебором. Если рамка ширины $w$ едет только по горизонтали на расстояние $d$, пересечение теряет полоску шириной $d$, а объединение ровно на столько же прибавляет, и всё сводится к одной дроби:

$$IoU=\frac{w-d}{w+d}⟹d=w\frac{1-IoU}{1+IoU}$$

Отсюда видно главное, что стоит унести из этой картинки. Порог 0.5 — это рамка, съехавшая на треть своей ширины (подставьте 0.5: получится $w/3$, на нашей машине 98 пикселей). Не «половина совпала», как читается на слух, а треть промаха. Порог 0.9 — это 15 пикселей, почти пиксель в пиксель. А вот 0.2 — сдвиг на две трети ширины: на картинке рамка стоит уже на соседнем объекте, и засчитывать такое попаданием нельзя.

Дальше выбор порога — вопрос задачи, а не традиции. Если по рамке считают количество объектов, точность границы не важна: пустое место на полке, посчитанное с IoU 0.3, всё равно посчитано. Если по рамке вырезают кроп на распознавание номера или наводят манипулятор, 0.5 не годится — треть номера уедет за край. Строгие пороги 0.75 и 0.9 существуют ровно для таких случаев; отчёты COCO дают среднее сразу по десяти порогам от 0.50 до 0.95, чтобы не выбирать один.

Осталась оговорка про слепое пятно, о котором шла речь в начале урока. На последней ступени IoU равен нулю — и точно такой же ноль получится, если увезти рамку в другой конец кадра. Для отчёта это не мешает: там любой ноль означает «не засчитано». Но при обучении сети такая мера бесполезна: по ней не видно, в какую сторону двигать рамку.

Метрики, из которых собирают функцию потерь

Ошибку за положение рамки детектор считает прямо из метрики совпадения: чем хуже рамки сходятся, тем больше потери, а сеть подкручивает веса так, чтобы их уменьшить. С обычным IoU так не выйдет — у разошедшихся рамок ошибка одинакова, куда предсказание ни сдвинь, и подкручивать нечего. Поэтому в функцию потерь берут не сам IoU, а его надстройки — GIoU, DIoU и CIoU. Устроены все три одинаково: обычный IoU минус штраф, который остаётся осмысленным и тогда, когда рамки не пересеклись вовсе.

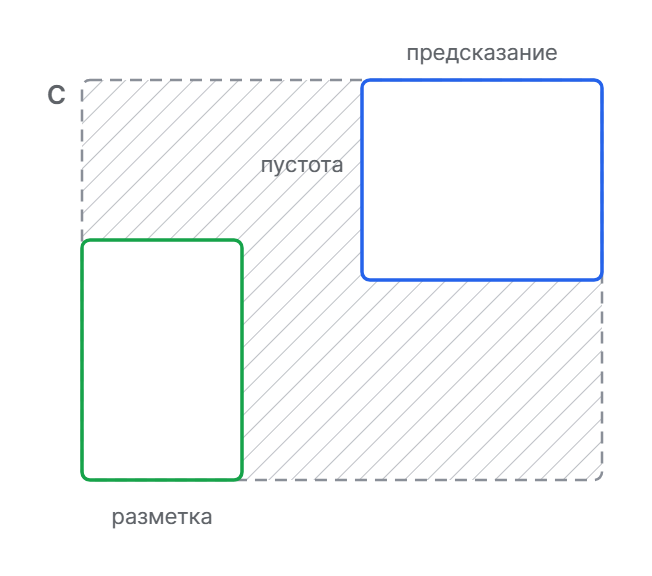

GIoU штрафует за пустоту. Вокруг предсказания и разметки описывают одну общую минимальную рамку и смотрят, какая её часть не занята ни той, ни другой:

$$GIoU=IoU-\frac{|C|-|A\cup B|}{|C|}$$

Здесь A и B — сами рамки, C — та самая объемлющая, а вертикальные чёрточки означают площадь: из площади объемлющей рамки вычли площадь, занятую рамками, — это и есть пустота. Пока рамки далеко друг от друга, пустой оказывается почти вся C, штраф близок к единице, и значение уходит в минус: GIoU меняется от −1 до 1. Сближаются рамки — пустота тает. Слабое место видно сразу: если предсказание целиком внутри размеченной рамки, C совпадает с внешней, пустота одна и та же при любом положении внутренней, и GIoU снова становится обычным IoU.

DIoU считает штраф не по площади, а по расстоянию между центрами рамок:

$$DIoU=IoU-\frac{{\rho }^2}{c^2}$$

Здесь ρ — расстояние между центрами, а c — диагональ всё той же объемлющей рамки. Делят на диагональ, чтобы штраф не зависел от размера объекта. Куда двигать предсказание, отсюда видно напрямую, в том числе у вложенных рамок: центры не совпали — штраф есть. За счёт этого обучение доходит до того же качества за меньшее число шагов, чем на GIoU.

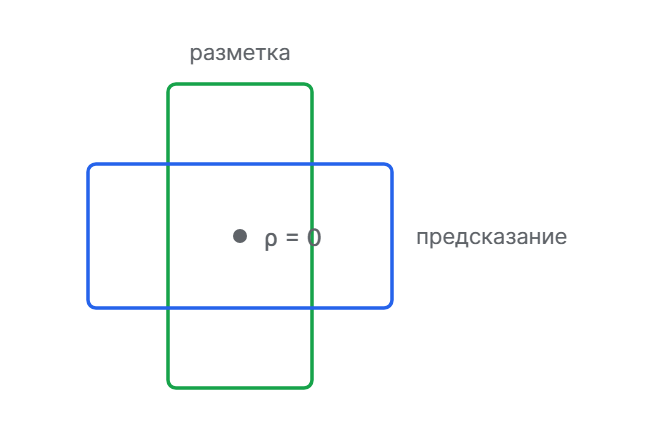

CIoU — это DIoU плюс третье слагаемое, за форму. Центры могут сойтись, площадь совпасть, а рамка при этом быть вытянута не в ту сторону: широкая вместо высокой. Для DIoU это положение уже идеальное, штрафовать ему нечем:

$$CIoU=IoU-\frac{{\rho }^2}{c^2}-\alpha v$$

Добавка αv и ловит форму. Множитель v сравнивает отношение ширины к высоте у разметки и у предсказания, а α приглушает эту добавку, пока рамки далеко друг от друга — сперва нужно свести их вместе, а форму подгонять потом:

$$v=\frac{4}{{\pi }^2}{\left(\arctan \frac{w^{gt}}{h^{gt}}-\arctan \frac{w}{h}\right)}^2,\alpha =\frac{v}{(1-IoU)+v}$$

Именно CIoU стоит по умолчанию в обучении детекторов YOLO — строка box_loss в логе считается по ней.

Формулы эти запоминать незачем: выбор между ними — настройка обучения, и в готовых конфигах он уже сделан. В отчётах и в порогах стоит обычный IoU.

Кадр — Segway gliders (Albert Lugosi), CC BY 2.0; разметка — Open Images V7 (Google), CC BY 4.0; рамки нанесены поверх.

TP, FP, FN и два числа, которые из них считают

Порог превращает IoU в решение по одной паре. Но детектор выдаёт не пару, а список, и в разметке список свой. Разложить один на другой — отдельная процедура, и она короче, чем кажется.

Находки сортируются по убыванию уверенности. Каждая по очереди ищет среди ещё свободных размеченных объектов своего класса тот, с которым у неё наибольший IoU. Если он дотягивает до порога — это TP (true positive), попадание, и занятый объект выбывает из списка кандидатов. Если нет — FP (false positive), ложное срабатывание. Размеченные объекты, которых так никто и не занял, — FN (false negative), пропуски.

Буквы читаются с конца: positive или negative — что сказала модель (рамка есть или рамки нет), true или false — угадала она или нет. Отсюда и названия: FP — модель нашла то, чего нет, FN — не нашла того, что есть.

Важна деталь про «выбывает». Если детектор поставил на одну машину две рамки, вторая не найдёт свободного кандидата и станет FP, даже когда лежит на объекте идеально. Так и задумано: дубликаты — это ошибка, и в метрике они засчитываются как ошибка.

Вот тот же уличный кадр, прогнанный YOLO11n. В разметке шесть объектов: три человека и три машины. Сверху — все находки при пороге уверенности 0.25, снизу — только уверенные, от 0.80:

Сверху детектор не пропустил ничего — все шесть размеченных объектов найдены. Но вместе с ними прибавилось шесть лишних рамок: обломки машин у левого края, куски одного автомобиля, посчитанные за отдельные. У лучшего из этих шести IoU с ближайшим размеченным объектом всего 0.34, у худшего 0.02.

Снизу список чистый: четыре рамки, все четыре — попадания. Ценой того, что две машины исчезли вовсе.

Два числа, которыми это описывают, устроены как две дроби с одним и тем же числителем:

$$precision=\frac{TP}{\text{TP + FP}}recall=\frac{TP}{\text{TP + FN}}$$

Precision отвечает на вопрос «сколько из того, что модель принесла, оказалось правдой». Знаменатель — всё, что модель сказала. Recall отвечает на другой вопрос — «сколько из того, что было, модель нашла», и в знаменателе у него всё, что размечено. Считаются они по картинке в уме:

Порог уверенности	Находок	TP	FP	FN	precision	recall
0.25	12	6	6	0	6/12 = 0.50	6/6 = 1.00
0.80	4	4	0	2	4/4 = 1.00	4/6 = 0.67

Модель, кадр и веса одни и те же. Поменялось только число, отсекающее неуверенные находки, — и precision поднялся с 0.50 до единицы, а recall упал с единицы до 0.67. Отсюда правило, которое стоит применять к любому отчёту: precision без recall ничего не значит — как и оба вместе без указанного порога уверенности. «У нас precision 1.0» — это, скорее всего, второй случай: всё, что ниже порога уверенности, в отчёт просто не попало.

Ещё одно, что бросается в глаза в таблице: TN (true negative), четвёртой клетки привычной матрицы ошибок, здесь нет. Правильно не поставленных рамок бесконечно много — на кадре бесконечно много мест, где машины нет и рамка правильно не поставлена. Поэтому в детекции остаются три исхода из четырёх.

Сопоставление — это матрица

Процедура выше требует IoU каждой находки с каждым размеченным объектом. Это матрица: строка — размеченная рамка, столбец — предсказание. Считать её двойным циклом можно, но не нужно — та же арифметика делается сразу для всех пар, если добавить наборам по одной оси:

import numpy as np

def iou_matrix(a, b):
    ix1 = np.maximum(a[:, None, 0], b[None, :, 0])
    iy1 = np.maximum(a[:, None, 1], b[None, :, 1])
    ix2 = np.minimum(a[:, None, 2], b[None, :, 2])
    iy2 = np.minimum(a[:, None, 3], b[None, :, 3])

    inter = np.clip(ix2 - ix1, 0, None) * np.clip(iy2 - iy1, 0, None)
    area_a = (a[:, 2] - a[:, 0]) * (a[:, 3] - a[:, 1])
    area_b = (b[:, 2] - b[:, 0]) * (b[:, 3] - b[:, 1])
    return inter / (area_a[:, None] + area_b[None, :] - inter)

Вся хитрость в двух срезах. a[:, None, 0] ставит левые края первого набора столбцом, b[None, :, 0] — второго строкой, и np.maximum сравнивает каждую с каждой, возвращая матрицу нужного размера. Тело функции слово в слово повторяет расчёт для пары, только max и min стали np.maximum и np.minimum, а обрезание нулём — np.clip.

На нашем кадре матрица получилась 6 на 12: шесть размеченных объектов, двенадцать находок. Максимум в строке — тот самый лучший кандидат, который ищет процедура сопоставления. Расхождение с двойным циклом нулевое, с box_iou из torchvision — 2,4 · 10⁻⁷, то есть разница в последнем знаке float32.

Скорость на такой матрице роли не играет, а вот на тысяче рамок против тысячи — уже да: 33 миллисекунды векторно против 3073 миллисекунд циклом, в 92 раза (замер на процессоре стенда курса). Такие размеры берутся не из отчёта: та же матрица считается внутри отсева дубликатов, который детектор делает на каждом кадре, и рамок-кандидатов там на порядки больше, чем остаётся в ответе.

Кадр — Segway gliders (Albert Lugosi), CC BY 2.0; разметка — Open Images V7 (Google), CC BY 4.0; рамки нанесены поверх.
